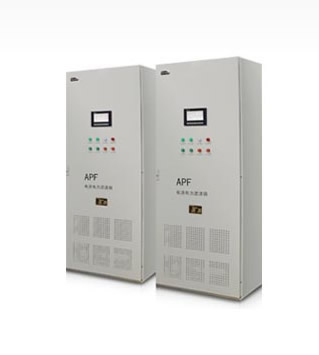

APF是一種用于動態抑制諧波、補償無功的新型電力電子裝置，它能對大小和頻率都變化的諧波以及變化的無功進行補償，其應用可克服LC濾波器等傳統的諧波抑制和無功補償方法的缺點，獲得比無源濾波器更好的補償特性，是一種理想的補償諧波裝置。

APF工作原理
APF系列有源電力濾波器具備極強的主動濾除諧波能力，是治理諧波的完美解決方案?？商峁┻B續的動態無功，并改善負荷不平衡度。它不受電能運行結果改變的影響以及不同供電狀態下所引起的系統阻抗變化的影響。
APF可實時檢測線路電流，并把檢測到的電流轉化為數字信號處理器（DSP）中的數字信號，由DSP數字信號處理器產生一系列寬頻脈沖調制信號（PWM），驅動IGBT功率組件通過換流電抗器向系統輸出相位正好與系統諧波電流相反而幅值相同的電流，兩種諧波電流互相抵消，從而達到濾除諧波、凈化電能的目的。

APF技術特點
先進--采用若干專利技術
采用雙DSP+FPGA控制系統，閉環控制，檢測速度快、濾波精度高；
迅速--動態響應及時性
對負載波動響應時間快，控制器響應時間<5us，系統全響應時間<10ms；
強效--濾波能力強大
濾波范圍廣，可同時濾除2-50次諧波；即可濾除特征諧波，也可濾除非特征諧波；
穩定--裝置永不過流
在濾波的同時，能完全避免過補償；能夠自動跟蹤負荷變化，發出合適的補償電流，具有良好的補償特性；
優質--配套優質零部件
關鍵元器件全部精選國際一流品牌，保證產品質量；
安全--完善的保護功能
具有過壓、過流、欠壓、過載、缺相、過溫、短路等完備的設備保護功能，并具備自診斷功能，可智能判斷是否自動切除設備，確保設備及用電系統安全；
友好--操作方便
采用漢字液晶可視化人機界面，具有故障報警及追憶功能，在面板上能實時顯示運行狀態以及設定運行參數。
可擴--強大的并聯擴容能力
可多臺并聯同時運行，每臺裝置單獨控制不受相互影響；
環保--運行損耗低
平均運行損耗不超過整機容量的3%
工作模式
APF具有“諧波補償功能”、“無功補償功能”、和“不對稱補償功能”等三種補償功能。這三種功能可以同時被選定，也可以分別進行選定，并通過工作模式的設置選擇優先補償?shù)哪繕?biāo)。
諧波優先模式
優先選擇補償負荷電流中的諧波分量，如果仍有額外的容量可以用于補償無功分量和不對稱分量。
無功優先模式
優先選擇補償負荷電流中的無功分量，如果仍有額外的容量可以用于補償諧波分量和不對稱分量。
均等模式
將補償能力均等的用于補償負荷電流中的諧波分量、無功分量和不對稱分量。
